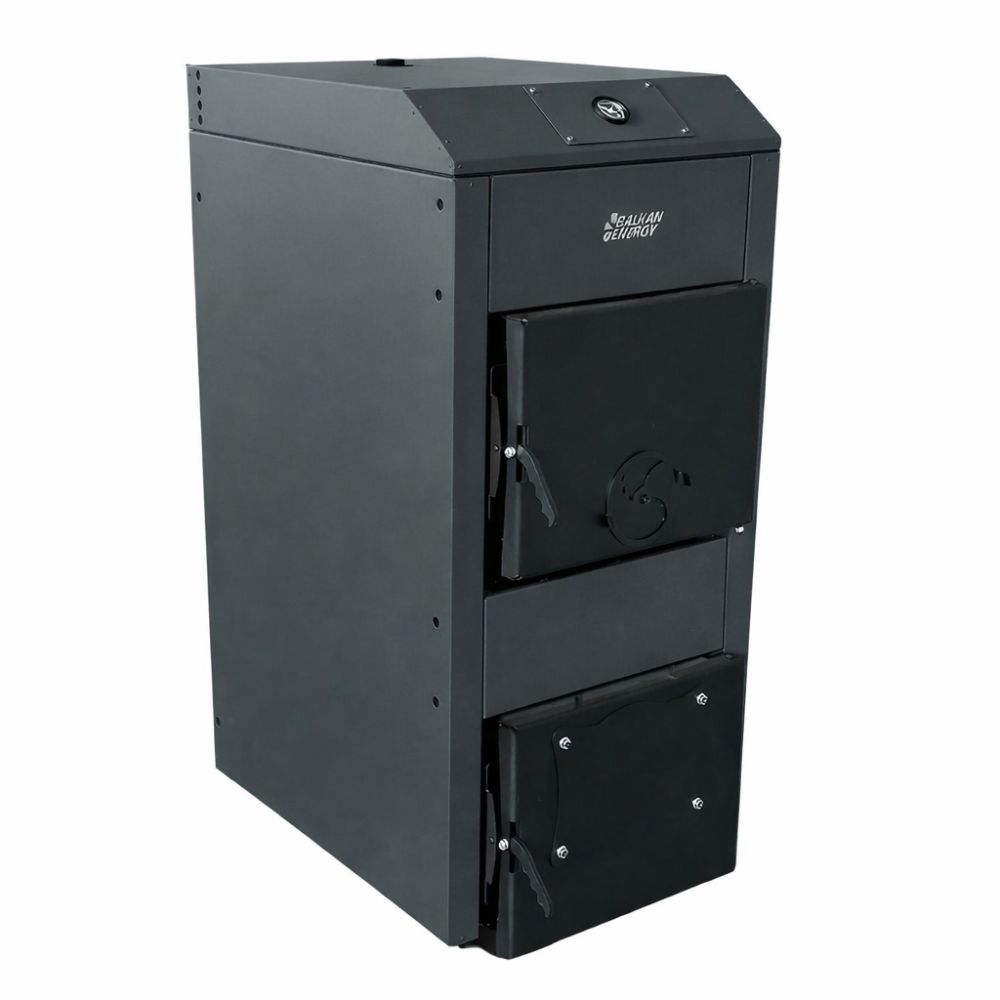

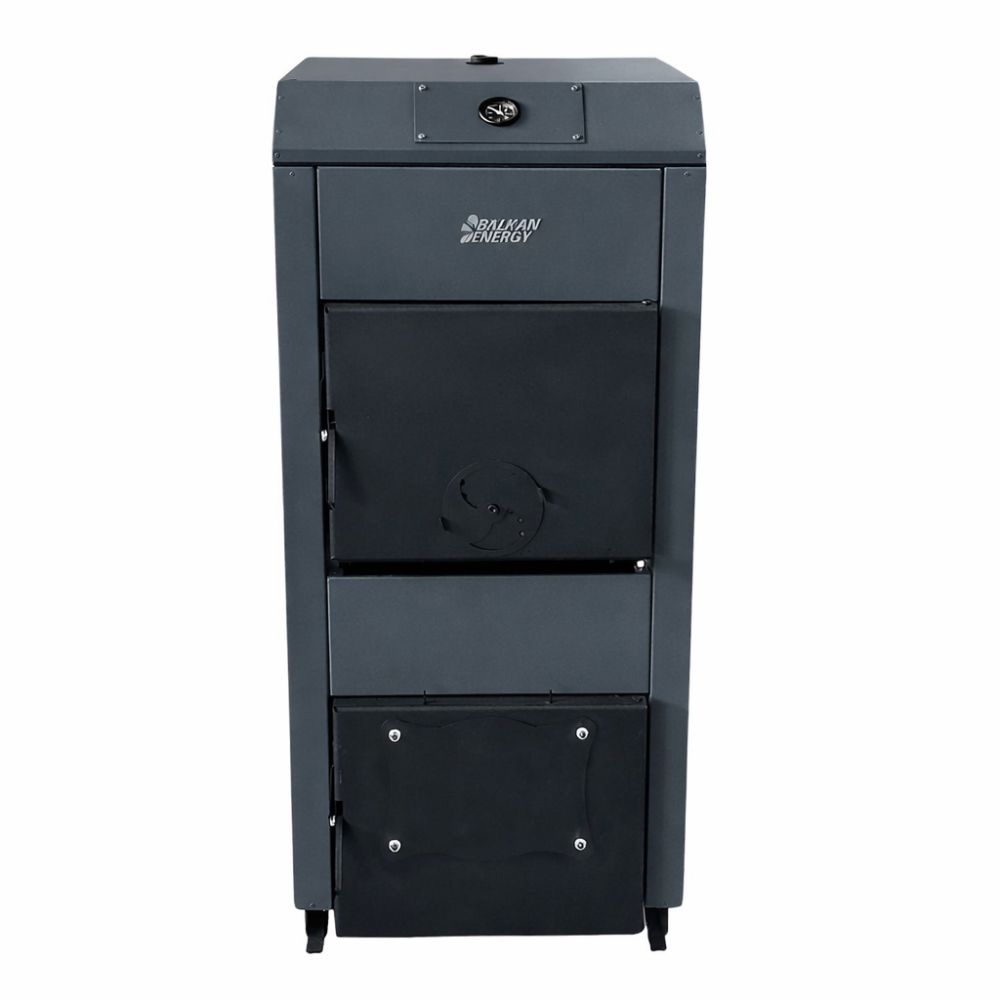

Houtketel op CV Balkan Energy 50, 50kW

Producteigenschappen:

Bouw:

- De ketelbehuizing is gemaakt van hoogwaardig 5 mm dik staal.
- De ketel beschikt over een grote verbrandingskamer met een groot warmtewisselend oppervlak en een lage impedantie voor een efficiëntere trek.

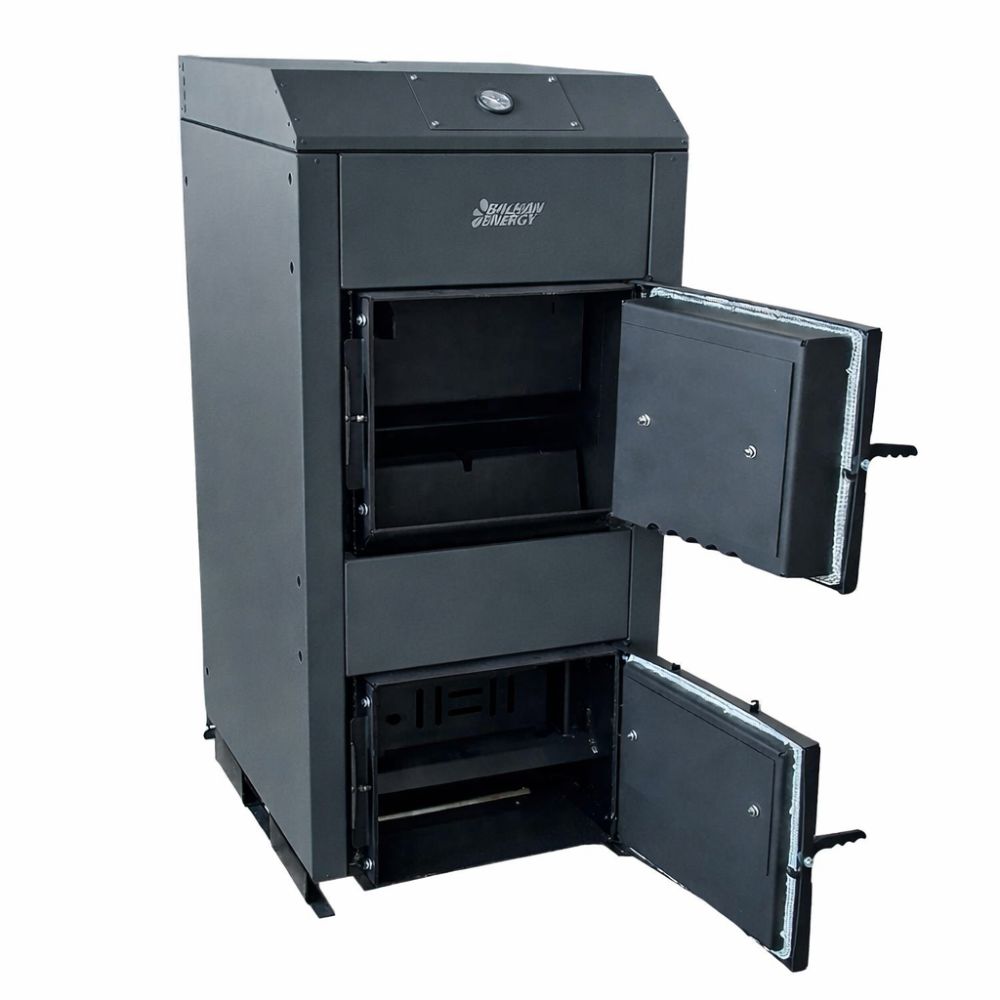

- Een grote deur zorgt ervoor dat grote stukken hout eenvoudig kunnen worden geladen.

Efficiëntie:

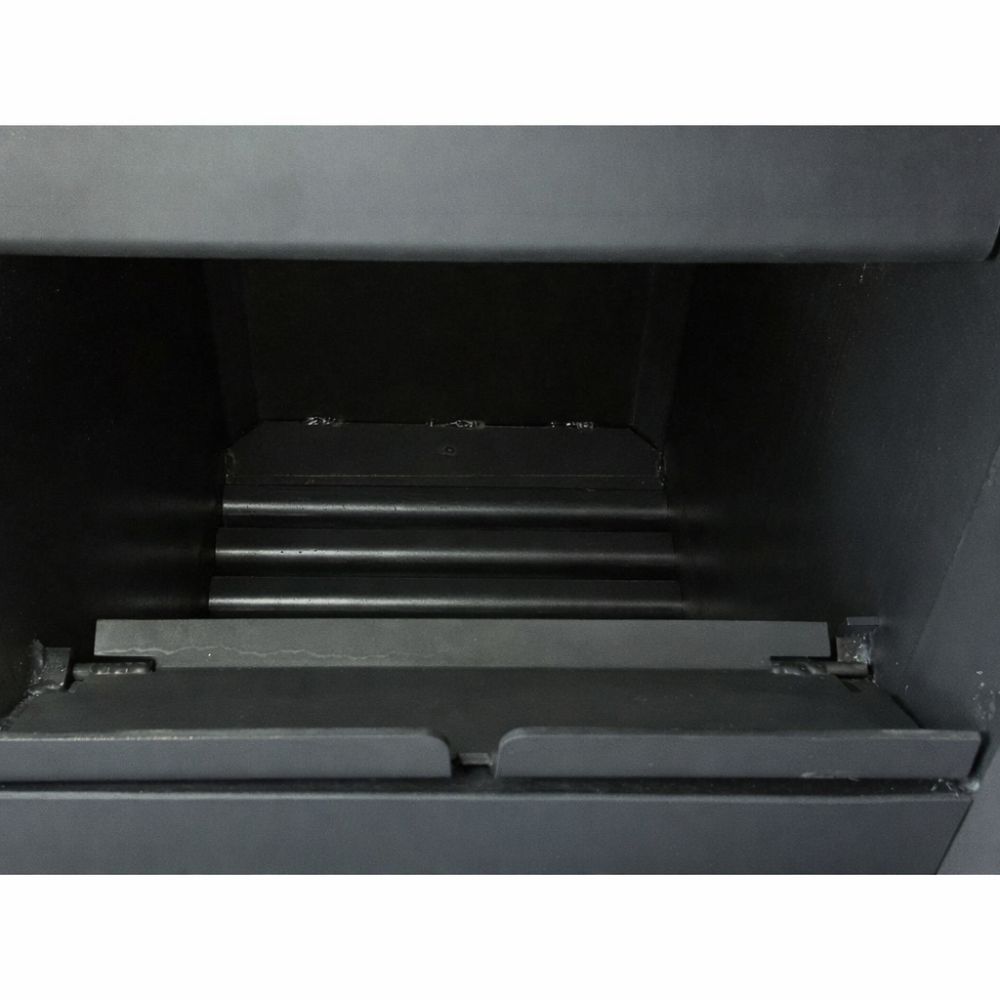

- De verbrandingskamer is geribbeld en ontworpen met een drievoudig rookkanaal om de warmtewisseling te maximaliseren.
- Het derde rookkanaal is voorzien van buizen met een grote diameter om de rookgasstroom effectief te regelen, met turbulatoren om de snelheid van de uitgaande rookgassen te regelen en de efficiëntie te optimaliseren.
- De verbrandingskamer is volledig omhuld door de mantel om de efficiëntie van de warmtewisseling te verbeteren.
- De ketel is aan de buitenkant geïsoleerd met dichte keramische steenwol, die bestand is tegen hoge temperaturen.
- Een thermostatische trekregelaar past automatisch de luchttoevoer voor verbranding aan door een klep op de onderste deur te openen of te sluiten op basis van de temperatuur van de ketel.

Extra functies:

- Een geribbelde verbrandingskamer en een drievoudig uitlaatpad verbeteren de warmtewisseling.
- Het laatste uitlaatpad maakt gebruik van buizen met een grote diameter en kan worden voorzien van turbulatoren om de uitlaatgassnelheid aan te passen.
- De onderste deur is ontworpen voor een pelletbrander met een optionele halsflens.

Veiligheidsvoorzieningen:

Om een ​​veilige en betrouwbare werking te garanderen, zijn verschillende veiligheidscomponenten vereist:
- Een mechanische ketting houtketelthermostaat (tractieregelaar).
- Een 3-bar overdrukventiel (meegeleverd bij het product).
- Een warmte-expansiekoeler aan de achter- en bovenkant van de ketel moet worden aangesloten op het waterleidingnetwerk met behulp van een thermische klep met een afstandssensor (niet meegeleverd bij het product). Bij oververhitting laat dit systeem water vrij in de warmtewisselaar, waardoor overtollige warmte aan de omgeving wordt afgegeven.

Certificeringen:

Dit product voldoet aan de EN 303-5-normen en is CE-gecertificeerd.

Onderdelen van de ketel - schema

1 - Verbrandingskamer
2 - Brandstofvuldeur
3 - Asreinigingsdeur
4 - Drukventilator (voor ketels met ventilator)
5 - ST-81 zPID-regeling (voor ketels met ventilator)

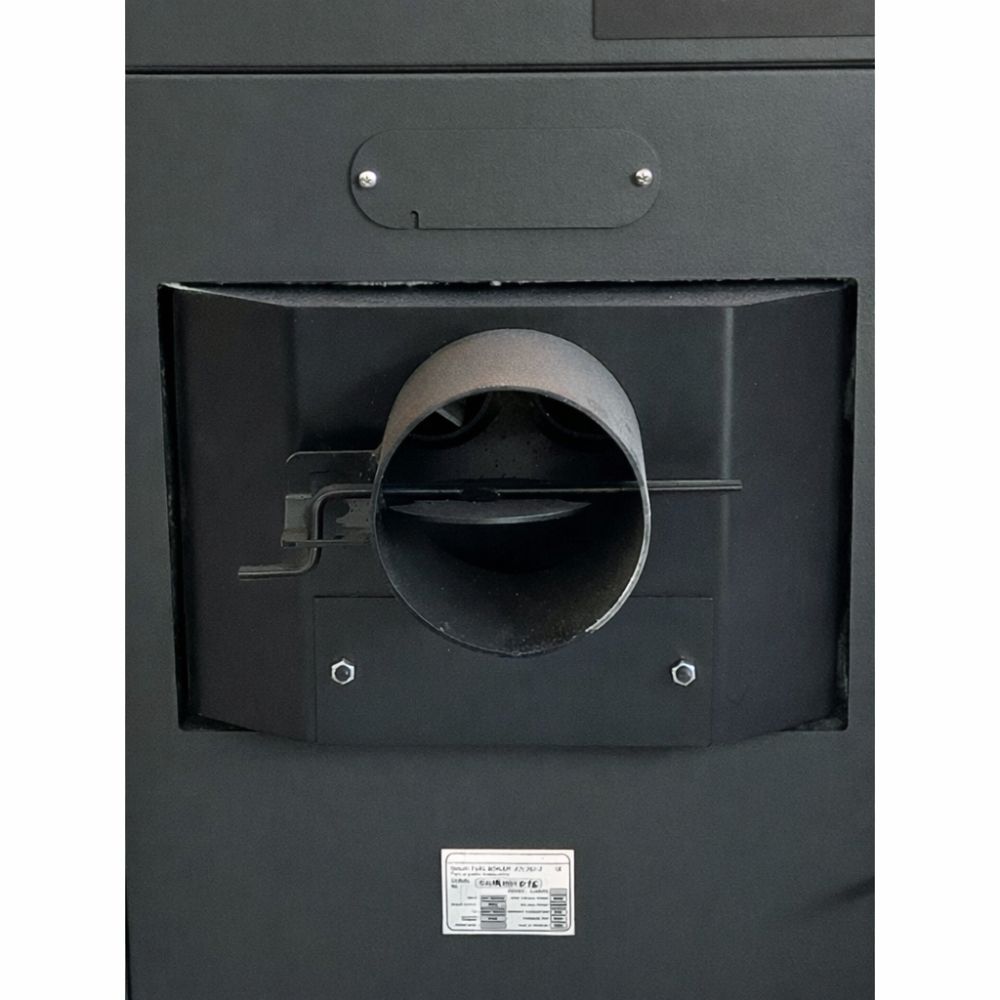

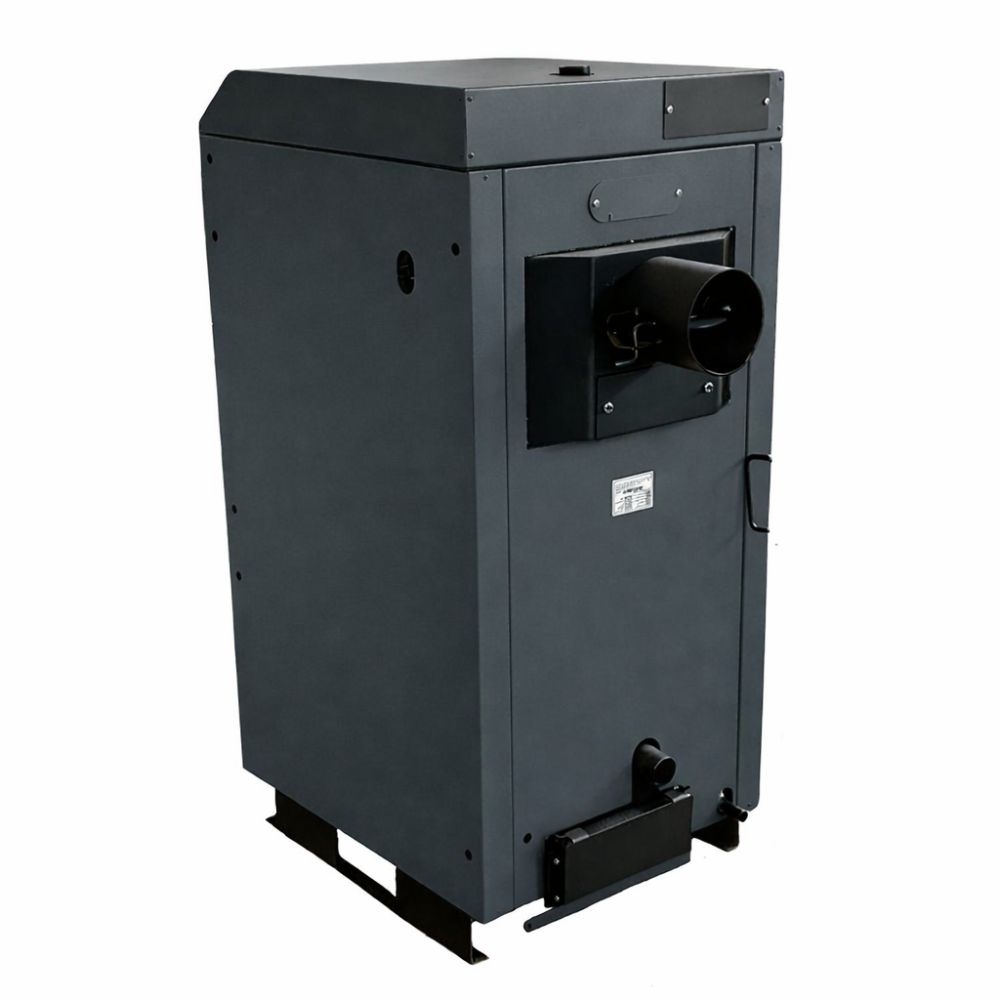

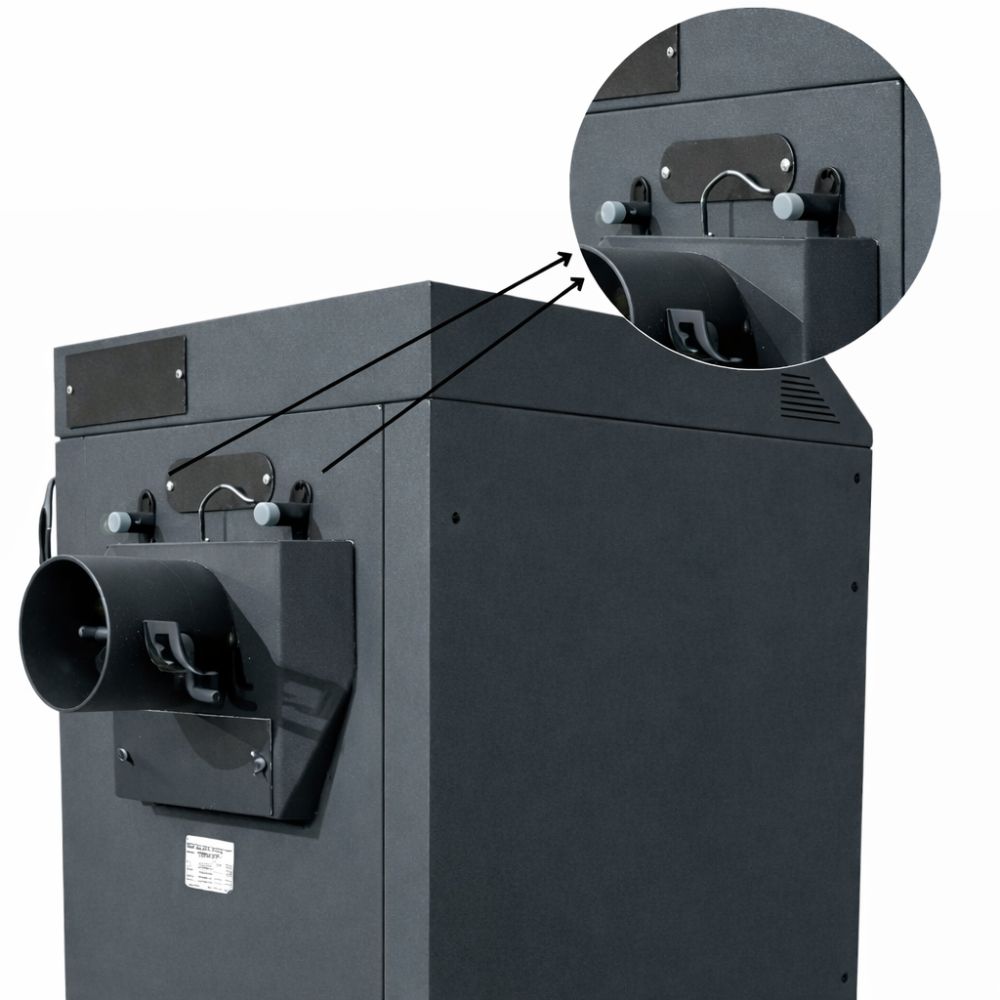

6 - Schoorsteen
7 - Klep voor het regelen van de trek in de schoorsteen
8 - Inspectieopening voor het reinigen van de schoorsteen
9 - Sensorthermometer (voor ketels zonder ventilator)
10 - Noodspoel
11 - Klep voor secundaire lucht
12 - Luchttoevoerklep (voor ketels zonder ventilator)
13 - Mechanische temperatuurregelaar(voor ketels zonder ventilator)
14 - Kabelaansluitingsdeksel
15 - Inspectiedeksel voor sensoren
16 - Waterinlaatfitting G 1½“
17 - Wateruitlaatfitting G 1½“
18 - Aansluiting G ½“ voor het vullen en aftappen van de ketel
19 - Deksel van het montagegat van de brander
20 - Veiligheidsluik voor de as
21 - Deur voor het vastzetten van de schoorsteen
22 - Bovenste veiligheidsdeur

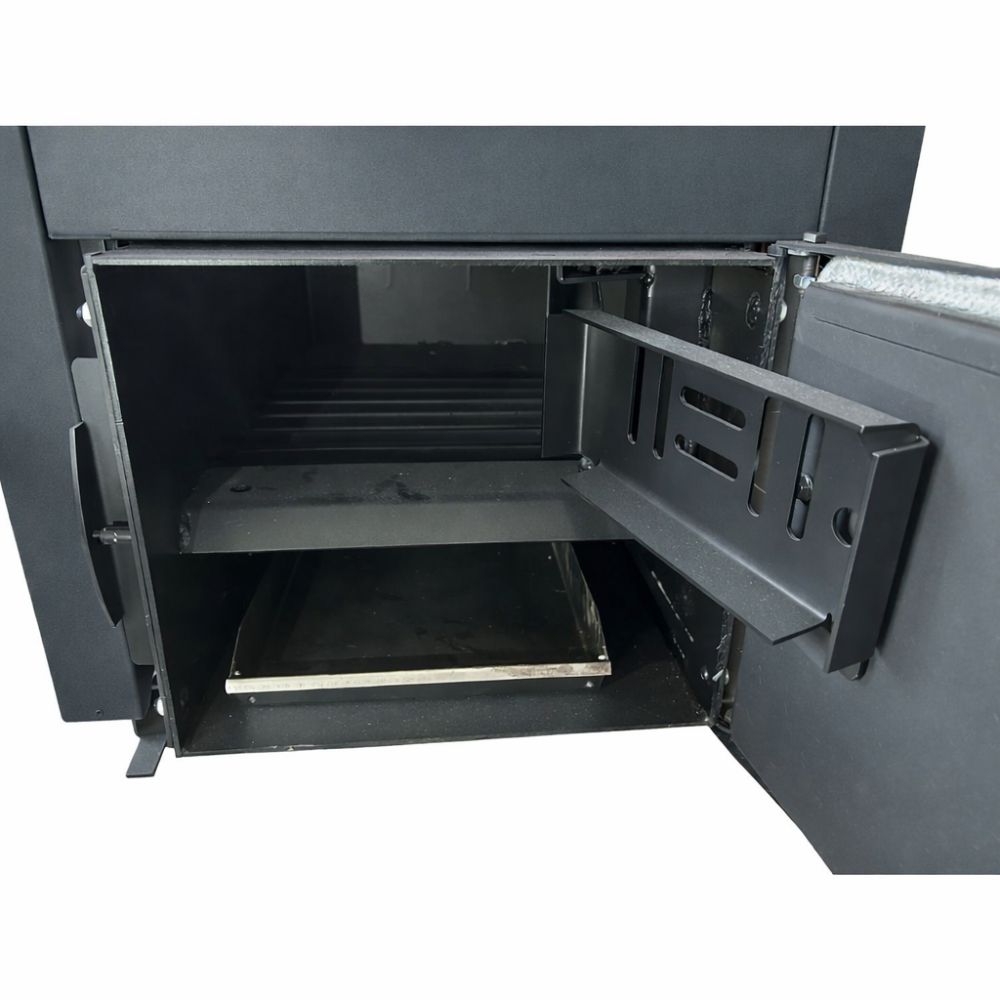

23 - Aslade
24 - Luchtverdeler
25 - Zekering
26 - Ketelveiligheidsthermostaat – STB

Voorbeeldschema's voor het aansluiten van een ketel op verschillende soorten verwarmingsinstallaties
